Las vistas en seccion, llamadas por lo general secciones, se utilizan para describir en forma clara, con vistas exteriores y lineas ocultas, detalles inferiores muy complicados.

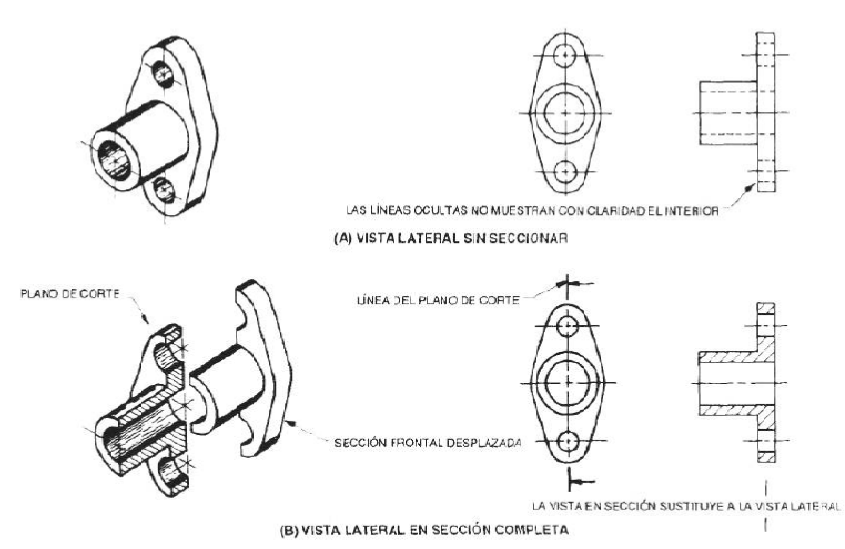

Una vista en seccion se obtiene suponiendo que el objeto se divide con un plano cortante imaginario y luego se retira la parte mas cercana
lineas de plano corte
Se las utiliza para indicar la posicion de los planos de corte para las vistas en seccion y la direccion de observacion de las vistas parciales trasladadas
lineas de achurado

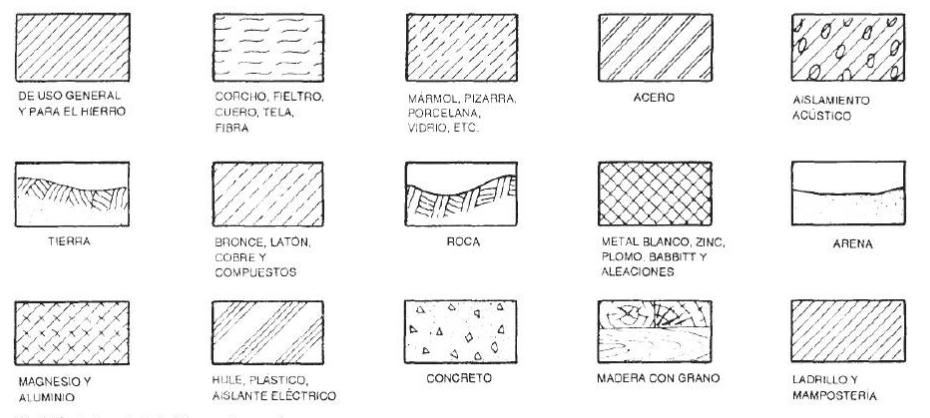

El achurado de seccion puede servir a dos finalidades. Indica la superficie que se corto en teoria y la destaca con claridad

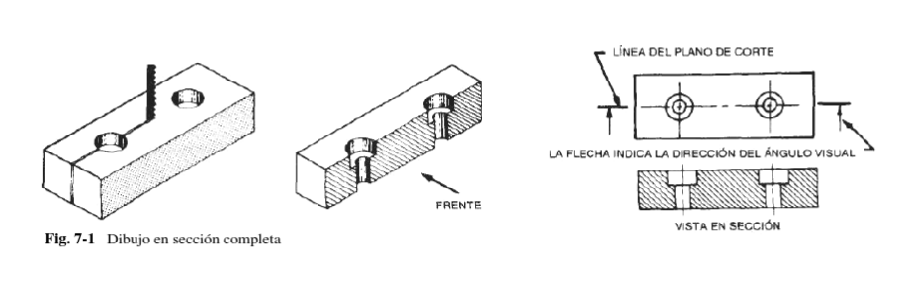

secciones completas
Cuando el plano se corte se extiende por completo a traves del objeto en linea recta y se retira la mitad frontal del objeto

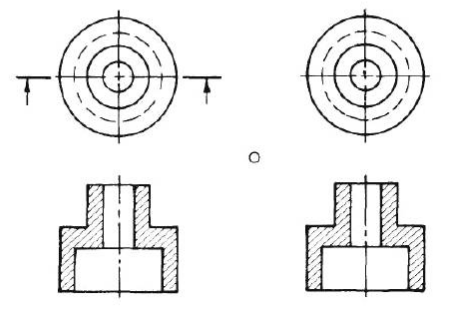

lineas de achurado en dibujos de detalle

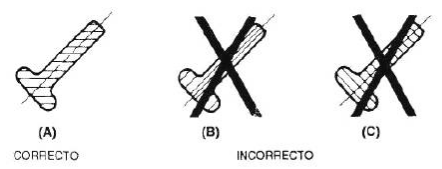

Las lineas de achurado son delgadas y por lo general, se dibujan a un angulo de 45° con respecto al contorno principal del objeto.
7-7). El espaciamiento del rayado debe ser uniforme
La areas grandes no necesitan rayarse por completo, solo se raya una franja alredeor del contorno
Los letreros y las acotaciones no deben colocarse en áreas secciqnadas pero cuando no se puede se interrumpen las lineas de achurado en números o letras

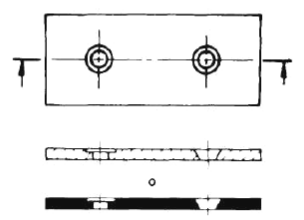

Las secciones muy delgadas para achurar como piezas de lamina o empaques puedem mostrarse sin estas lineas o rellenarse por completo el area

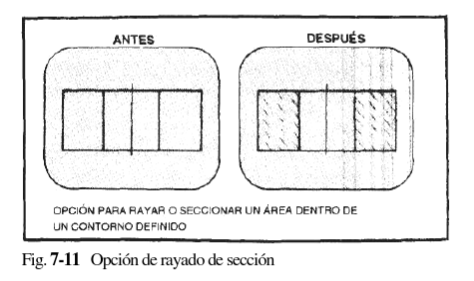

Los sistemas CAD tienen la capacidad de proporcionar en forma automática las vistas en sección. Las áreas seleccionada se definen seleccionando cada vértice, pieza o todo el perimetro
