Linea de base de red
rulis.uriel¿por que una línea de base?
Un proceso de referencia le ayuda a identificar y planificar a adecuadamente para problemas graves de limitación de recursos en la red. Estos problemas pueden ser descritos como los recursos del plano de control o de los recursos del plano de datos. Recursos del plano de control son exclusivos de la plataforma y los módulos específicos dentro del dispositivo y pueden verse afectados por una serie de cuestiones, entre ellas:
• La utilización de datos
• Características habilitados
• Diseño de redes
Los recursos del plano de control incluyen parámetros tales como:
• Utilización de la CPU
•
Utilización de la memoria
• Utilización del buffer
Objetivo
Debido a la gran cantidad de datos y la cantidad de tiempo que se necesita para analizar los datos, se debe limitar el alcance de la primera una línea de base para hacer más fácil para aprender el proceso. La más lógica, ya veces la más beneficiosa, lugar para comenzar es con el núcleo de la red. Esta parte de la red es generalmente el más pequeño y requiere la mayor estabilidad.
Es importante planificar cuidadosamente la línea de base de rendimiento de la red inicial, ya que establece el marco para medir los efectos de los cambios de la red y los esfuerzos posteriores para resolver problemas.
El objetivo de una línea de base es:
• Determinar el estado actual de los dispositivos de red
• Comparar ese estatus a las directrices de rendimiento estándar
• Establecer umbrales para avisarle cuando el estado es superior a esas directrices
planificación
Para planificar la primera línea de base, siga estos pasos:
Paso 1. Determine qué tipos de datos se deben reunir.

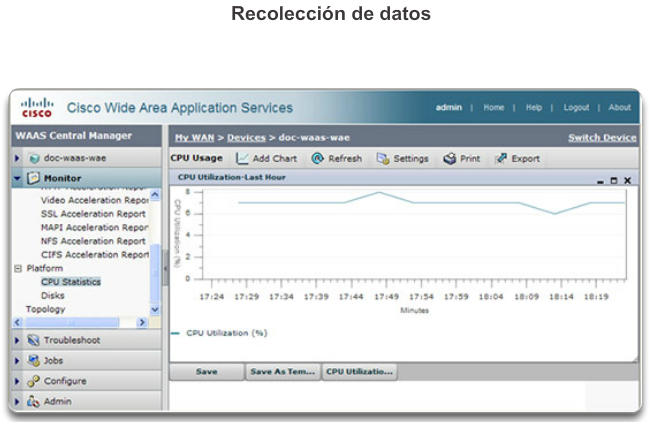

Al establecer la línea de base inicial, comience por seleccionar algunas variables que representen a las políticas definidas. Si se seleccionan demasiados puntos de datos, la cantidad de datos puede ser abrumadora, lo que dificulta el análisis de los datos reunidos. Comience de manera simple y realice ajustes a lo largo del proceso. Para comenzar, algunas medidas útiles son el uso de interfaz y el uso de CPU. En la figura 1, se muestran capturas de pantalla de los datos de uso de CPU, según los muestra el software de servicios de aplicaciones de área amplia (WAAS) de Cisco.
Figura 1
Paso 2. Identifique los dispositivos y los puertos de interés.
Use la topología de la red para identificar aquellos dispositivos y puertos para los que se deben medir los datos de rendimiento. Los dispositivos y los puertos de interés incluyen:
• Puertos de dispositivos de red que se conectan a otros dispositivos de red
• Servidores
• Usuarios principales
• Cualquier otro elemento que se considere fundamental para las operaciones

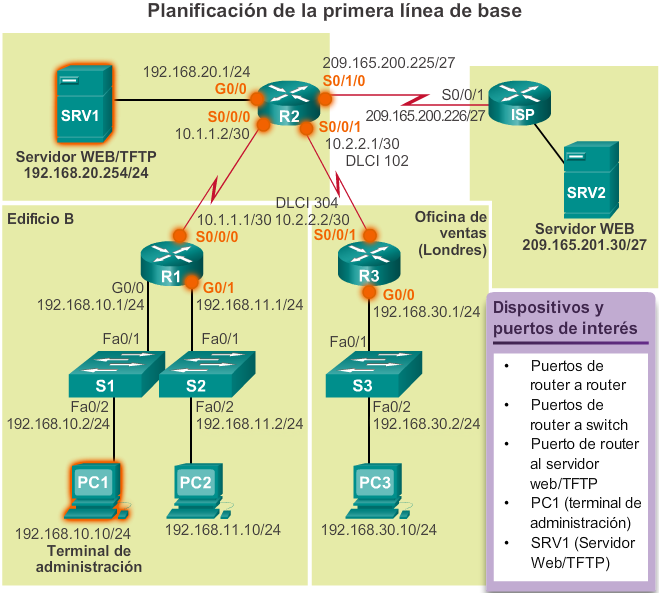

Un diagrama de topología lógica de la red puede ser útil en la identificación de los dispositivos y los puertos principales que se van a supervisar. Por ejemplo en la imagen se puede apreciar el administrador de red resaltando los dispositivos y los puertos de interés que se supervisarán durante la prueba de la línea de base. Los dispositivos de interés incluyen:
• La PC1 (la terminal de administración)
• El SRV1 (el servidor web/TFTP).
• Los puertos de interés incluyen aquellos puertos en los routers R1, R2 y R3 que se conectan a otros routers o a los switches
• En el R2, el puerto que se conecta al SRV1 (G0/0).
Al reducir la lista de puertos que se sondean, los resultados son concisos, y se minimiza la carga de administración de la red. Recuerde que una interfaz en un router o un switch puede ser una interfaz virtual, como una interfaz virtual de switch (SVI).
Figura 2

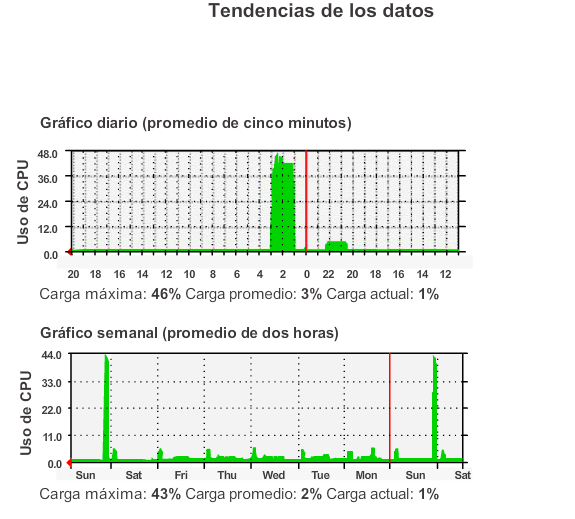

tendencia
Paso 3. Determine la duración de la línea de base.
Para establecer una imagen típica de la red, la duración y la información de la línea de base que se reúne deben ser suficientes. Es importante que se monitoreen las tendencias diarias del tráfico de la red.

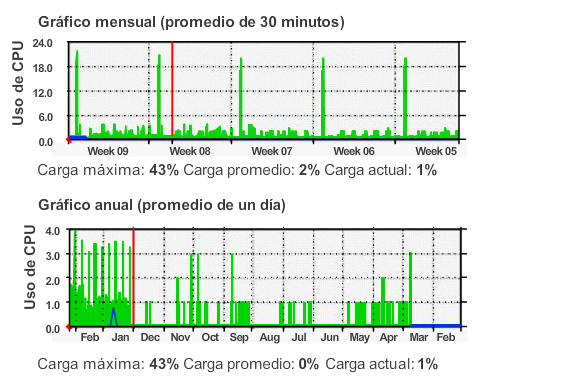

También es importante monitorear las tendencias que se producen durante un período más prolongado, como semanas o meses. Por este motivo, al capturar datos para su análisis, el período especificado debe tener, como mínimo, una duración de siete días.
Las mediciones de una línea de base no se deben realizar durante momentos de patrones de tráfico únicos, dado que los datos proporcionarían una representación imprecisa de las operaciones normales de la red.
El análisis de línea de base de la red se debe realizar periódicamente. De manera rotativa, realice un análisis anual de toda la red o analice la línea de base de diferentes secciones de la red.
Para entender la forma en que el crecimiento y otros cambios afectan la red, el análisis se debe realizar periódicamente.
Importancia linea de base
Monitores de rendimiento
La mayoría de los sistemas operativos de red actuales incluyen una utilidad de monitorización que ayudará al administrador a analizar el rendimiento del servidor de la red. Estos monitores pueden ver operaciones en tiempo real o en diferido para:
• Procesadores.
• Discos duros.
• Memoria.
• Utilización de la memoria.
• Toda la red.
Estos monitores pueden:
• Guardar los datos de rendimiento.
• Enviar una alerta al administrador de la red.
• Iniciar otro programa que pueda devolver al sistema a unos rangos aceptables.
Al monitorizar una red, es importante establecer una línea base. Esta documentación de los valores normales de operación de la red debería actualizarse periódicamente a medida que se realizan cambios en la red. La información de línea base le puede ayudar a identificar y monitorizar cambios dramáticos y sutiles en el rendimiento de su red.
