marimo73Alcantarillado convencional Es el sistema por arrastre hidráulico usualmente utilizado en zonas urbanas. Las aguas servidas recolectadas van a un sistema de tratamiento antes de la disposición final, para evitar la contaminación.
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Alcantarillado convencional
Alcantarillado condominial
Alcantarillado de pequeño
diámetro
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Alcantarillado convencional
Con sistema de recolección por redes públicas
Alcantarillado condominial Este sistema divide la red de alcantarillado en dos componentes: el ramal condominial y las redes públicas. El ramal condominial atiende a un condominio (un grupo de viviendas). Es una red de menor diámetro asentada en zonas protegidas alrededor de la manzana o al interior de los lotes.
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Alcantarillado convencional
Alcantarillado condominial
Alcantarillado de pequeño
diámetro
Alcantarillado condominial
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Con sistema de recolección por redes públicas
Alcantarillado de pequeño diámetro Las aguas residuales son previamente sedimentadas en un tanque séptico unifamiliar, instalado a la salida de la caja de registro. Como se efectúa la remoción de sólidos antes de la descarga a la red de alcantarillado, se ahorra en mantenimiento de la red.
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Alcantarillado convencional
Alcantarillado condominial
Alcantarillado de pequeño
diámetro
Alcantarillado de pequeño
diámetro
Con sistema de recolección
en redes por tuberías
en redes por tuberías
Con sistema de recolección por redes públicas
Los sedimentos se van al fondo y flota la capa de impurezas.
Para que la separación ocurra, el agua residual debe detenerse en el
tanque un mínimo de 24 horas.
Quitan materia sólida por decantación, al detener agua residual en el
tanque.
Para que la separación ocurra, el agua residual debe detenerse en el
tanque un mínimo de 24 horas.
Quitan materia sólida por decantación, al detener agua residual en el
tanque.
Sin sistemas de recolección
en redes por tuberías
en redes por tuberías
Tanques Sépticos
Letrinas de hoyo seco ventilado
Baño de arrastre hidráulico
Letrinas composteras
Tanques Sépticos
Sin sistema de recolección por redes públicas
Sin sistema de recolección
en redes por tuberías
en redes por tuberías
Tanques Sépticos
Letrinas de hoyo seco ventilado
Baño de arrastre hidráulico
Letrinas composteras

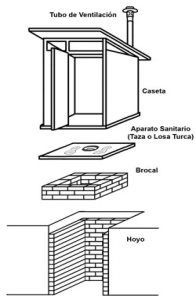

Letrina de hoyo seco ventilado
Solo disposición de excretas.
Hoyo excavado para la acumulación de las heces, cubierto con una losa sanitaria.
La losa cuenta con dos orificios, uno para la disposición de las excretas y otro donde
se inserta un tubo de ventilación.
Todo el conjunto está protegido por una caseta.
Solo disposición de excretas.
Hoyo excavado para la acumulación de las heces, cubierto con una losa sanitaria.
La losa cuenta con dos orificios, uno para la disposición de las excretas y otro donde
se inserta un tubo de ventilación.
Todo el conjunto está protegido por una caseta.
Letrinas de hoyo seco ventilado
Sin sistema de recolección por redes públicas
